齒輪齒條式氣動執行器介紹

Updated：2022-04-15

齒輪齒條式(雙活塞齒條式)氣動執行器，具有結構緊湊，外觀優美，反應E捷，運行穩定，使用壽命長等特點。所有配件都採用最的防腐蝕處理技長，能适應各種惡劣工況。其高低溫以及各種特殊行程的執行器在各種應用領或都有良好的表現。

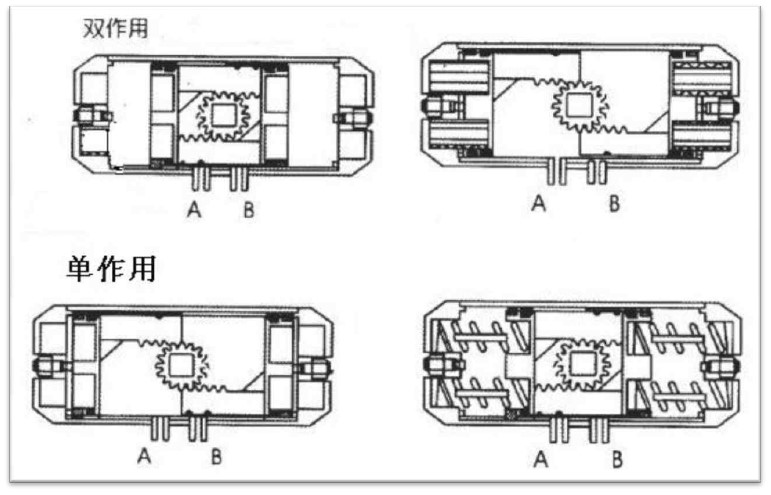

作原理圖如下:

齒輪齒條式氣動執行器介紹

當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度，閥門即被打開。此時氣動執行閥兩端的氣體随B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，閥門即被關閉，此時氣動執行器中間的氣體随A管咀排出。

對於氣動執行器産品已運用於多種範疇
