兩種華爾士氣動執行器原理介紹

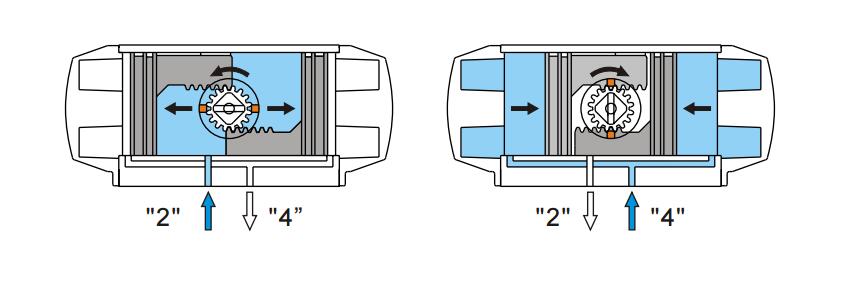

DR (DL)型雙作用式氣動執行器工作原理
當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口(4})排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口(2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，輸出軸變爲反向旋轉，即爲雙作用反轉DL型)

“四個因素”決定瞭執行器是否可靠

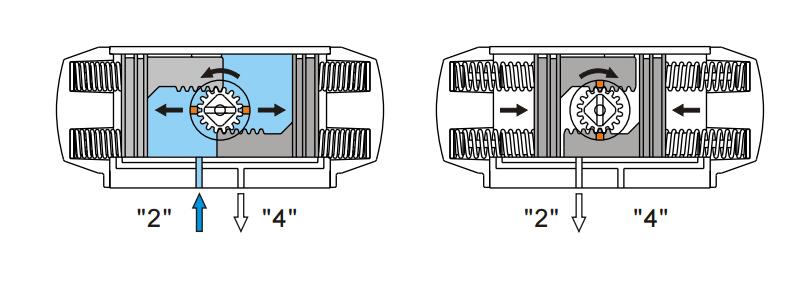

SC(SO)型單作用式氣動執行器工作原理

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口(4)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向後，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口（2)排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝，彈簧複位時輸出軸變爲反向旋轉，即爲單作用反轉SO型)
