三位置氣動執行器操作原理

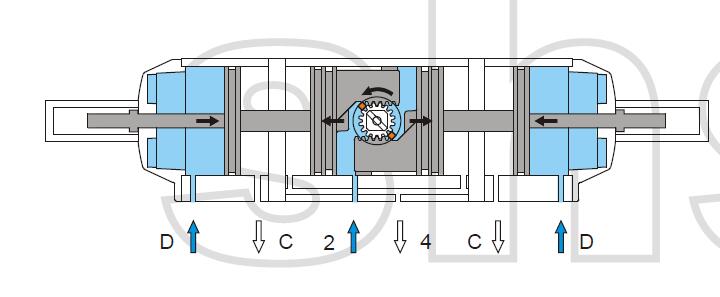

三位置氣動執行器位置1(中間位置)

氣源壓力同時進入2口和I3口，空氣從4口和c口排出，2口作爲内部活塞移動，I3口是通過輔助活塞推杆限制内部活塞定位在預定的中間位置。

直行程氣動執行器循環運動

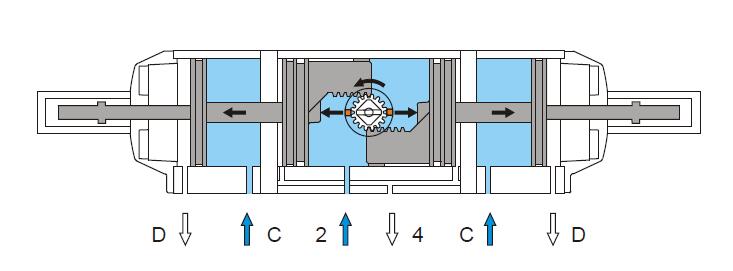

三位置氣動執行器位置2(全開位置)

氣源壓力同時進入2口和c口，空氣從4口和d口排出，2口的内部活塞繼續移動，c口爲解除輔助活塞推杆限制定位，使内部活塞順利到達全開位置。

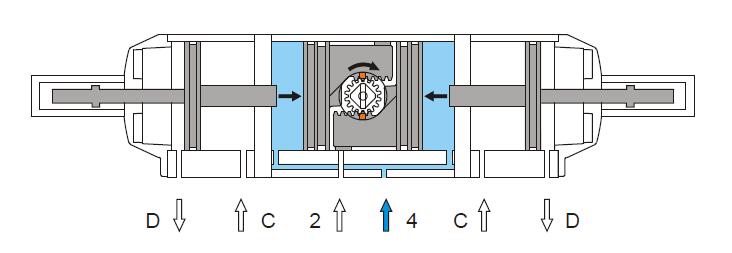

三位置氣動執行器位置3(全關位置)

氣源壓力進入4口，空氣從2口排出，内部活塞向中間方向移動到達全關位置。

可提供0°-45°-90°彈簧回位型号規格，在斷氣斷電時(或氣源故障)，通過彈簧迫使内部活塞回位到全關位置。
